Магнитные датчики положения Camozzi. Серия CST-CSV.

Магнитные датчики положения Серии CST/CSV служат детектором положения поршня цилиндра. Под воздействием магнитного поля поршня замыкается внутренний контакт датчика, и электрический сигнал выдается в цепь электрической катушки клапана или на вход PLC.
О замыкании контакта информирует светодиод желтого цвета. Принцип работы датчика на базе геркона основан на переключении механического контакта и предназначен для эксплуатации при постоянном (до 110 В) и переменном токе (до 220 В).
Срок эксплуатации герконового датчика меньше, чем у датчика на основе эффекта Холла, у которого принцип работы основан на использовании свойств полупроводников. Датчик на основе эффекта Холла может эксплуатироваться только на постоянном токе с напряжением до 30 В. Датчики этой серии могут устанавливаться в канавки на корпусе некоторых серий цилиндров без специальных приспособлений или на гильзы и шпильки, используя скобы и хомуты.

КАТАЛОГ PDF

Магнитные датчики положения Camozzi. Серия CSH

В номенклатуре Camozzi появились новые магнитные датчики Серии CSH.
Новая Серия CSH расширяет ряд моделей магнитных датчиков для различного диапазона напряжений. Кроме того, новая система фиксации позволяет устанавливать датчик в канавку сверху, что значительно упрощает монтаж. Такое решение позволяет избежать скольжения в канавках.
Максимальное усилие затяжки - 0,4 Нм. Новая Серия CSH пригодна для использования с цилиндрами Серий 61, 31, 69, QCTF и QCBF.
Класс защиты - IP67.
CSH-223, CSH-253: 10-30 V AC/DC; 0,25A; 8W/10VA CSH-221: 30-110V DC; 30-230V AC; 0,25A; 8W/10VA CSH-233, CSH-263: 10-30 V AC/DC (PNP); 0,25A; 8W/10VA CSH-334, CSH-364: 10-27V DC (PNP); 0,25A; 6W

Магнитные датчики положения Camozzi. Серия CSN - CSM

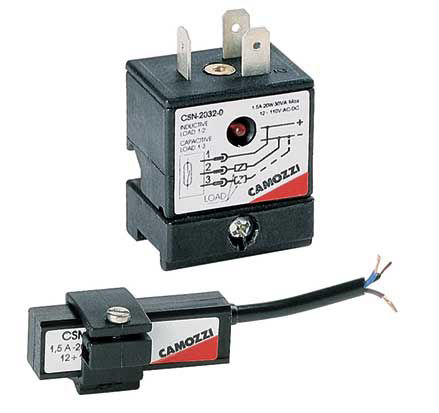

Магнитные датчики положения модели CSN 2032-0 и CSM 2432-0 состоят из геркона, дополненного схемой электронной защиты, светодиодной индикацией красного цвета и изолированным герметичным корпусом.

Модель CSN 2032-0 оборудована специальной системой, позволяющей устанавливать датчик непосредственно на шпильку цилиндра. С помощью двух винтов фиксируется продольное положение датчика на цилиндре, с помощью третьего - угловое положение.
Три контакта, обозначенные цифрами 1, 2 и 3 позволяют подключить датчик определенным образом, как показано на схеме 1
а) для резистивной или индуктивной нагрузки используются контакты 1 и 2;
б) для емкостной нагрузки используются контакты 1 и 3. Модель CSM 2432-0 подходит для применения с цилиндрами Серии 24.
Датчик на базе геркона -такой же как и в модели CSN 2032-0. Герметичный корпус разработан таким образом, чтобы устанавливаться непосредственно на гильзе цилиндра с помощью хомута из нержавеющей немагнитной стали. Система имеет винт для регулировки окончательного положения. Провода заключены в трехжильную изолирующую герметичную оболочку, и окрашены в коричневый, голубой и черный цвета.
Подключаются в соответствии с приведенной схемой (схема 1) - следующим образом:
а) для резистивной или индуктивной нагрузки используется коричневый и голубой провод (контакты 1 и 2);
б) для емкостной нагрузки используются коричневый и черный провода (контакты 1 и 3).

КАТАЛОГ PDF

Магнитные датчики положения Camozzi. Серия CSB-CSC

Магнитные датчики положения CSB и CSC предназначены для определения положения поршня цилиндра.

При попадании датчика в магнитное поле поршня замыкается выходная цепь датчика, обеспечивая сигнал, приводящий в действие электрокатушку клапана или PLC. Встроенный светодиод индицирует замкнутое положение контактов.
Данные датчики можно использовать как в цепях переменного, так и постоянного тока с напряжением до 110 В.
Датчики положения Мод. CSC можно применять в схватах Мод. CGL. Датчик залит герметизирующим и изолирующим компаундом. Эти датчики разработаны так, что они плотно входят в канавки, выполненные в корпусах схватов. Ниже представлены электрические схемы включения датчиков.
